5G基站向著小型化、輕量化和高集成化發展，Massive MIMO技術使得天線的數量倍數增長，通道數達64甚至128個，因此對于濾波器的需求量將大量增加，因此，陶瓷介質濾波器憑借高Q值，低插損，高介電，小尺寸、輕量化和低成本的優勢，成為5G基站濾波器的主流。

目前，四大基站終端中，華為和愛立信傾向于陶瓷介質濾波器，中興和諾基亞目前仍以小型化金屬腔體濾波器為主，未來將向陶瓷介質濾波器過渡，陶瓷濾波器的市場份額將不斷提升。據研究機構預測，5G時代全球基站數將近850萬臺，按每個基站3面天線，每面天線64個濾波器估算，介質濾波器需求16億只，陶瓷介質濾波器全球市場容量約566億元。

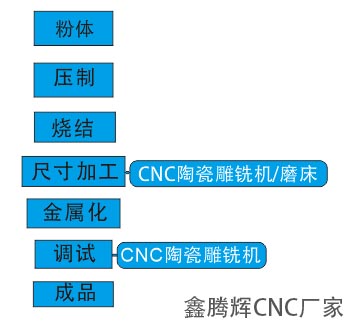

附5G介質濾波器工藝

陶瓷介質濾波器市場巨大，然而目前能夠?qū)崿F(xiàn)量產供貨的企業并不是很多，這是因為陶瓷介質濾波器的開發生產存在技術壁壘，移動通信技術的持續升級，濾波器生產商需要具備快速響應和快速研發的能力，資金的投入以及設備終端的審核認證周期等因素。目前，陶瓷介質濾波器處于供不應求的狀態，產能尚未能滿足市場需求，濾波器企業正在終端需求的推動下在做產能的擴充。

陶瓷介質濾波器將占有5G基站濾波器的主要市場，為迎接5G新機遇，多家濾波器廠商紛紛布局陶瓷介質濾波器。陶瓷濾波器并非一次成型，生產過程所需的設備較多，對于設備的選擇都有要求，因此陶瓷濾波器的巨大市場需求對于設備廠商來說既是一場新機遇，也是一個新挑戰。

陶瓷濾波器生產設備

粉體制備：各種陶瓷配方共混，均勻性很重要

干壓機：壓制出產品形狀，影響密實

燒結爐：陶瓷都要燒結的，只是看燒結的溫度高低，時間長短，對燒結后的密度有影響，推薦合肥高歌燒結爐。

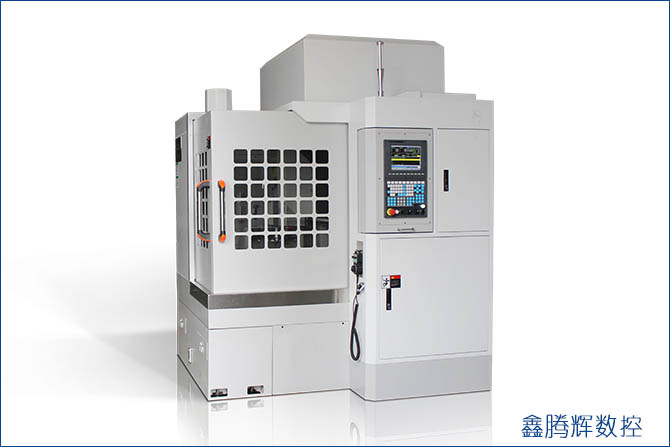

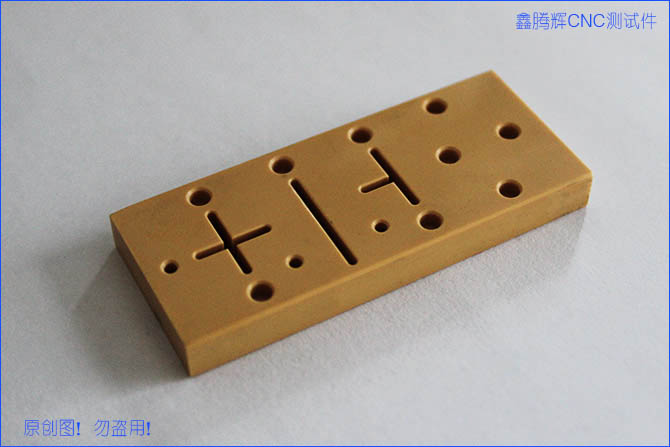

CNC陶瓷雕銑機：5G陶瓷濾波器因其尺寸規格多樣，因而想要簡單一次性的通過模具干壓燒結成型往往比較難以實現。因此就必須采用CNC陶瓷雕銑機（產品詳情請點擊）機床來進一步加工。這里一定要買陶瓷專用CNC機床，普通CNC可以加工，但是特別傷機。陶瓷cnc的品牌有：北京精雕、鑫騰輝數控等。

磨拋：打磨，單面或者雙面DDG磨拋

金屬化：浸銀，這個銀可貴了，進口銀漿是國產的3倍左右，據說大部分的成本都在銀漿上了，所以設備也很重要

烘銀爐：烘銀溫度大概在300℃

檢測設備：每種產品都需要，大小尺寸，自動化

印刷：期待行業的專業人士來補充，留言區歡迎您

自動化：非標自動化組裝，陶瓷件跟其他金屬件如PIN要組裝，類似電子元器件生產

調試設備：主要是網絡分析儀 ，如下圖所示

濾波器布局企業，5G陶瓷介質濾波器生產企業大致由兩方面構成，一個是傳統濾波器廠商依靠原有的濾波器生產設計經驗切入陶瓷濾波器的研發生產如東山精密、大富科技、武漢凡谷、國人通信...... 等，另一個是具有陶瓷介質技術積累的企業加入開發生產陶瓷介質濾波器，如國華新材、燦勤 .....等。除了以上企業，如瑞聲科技、三環集團、銀寶山新等也有涉獵5G濾波器行業，至少還有上100 + 新進的5G介質濾波器小企業不一一列舉，更多內容可向我們咨詢，咨詢熱線：15012558160。
