在陶瓷加工領域，主軸轉速是影響陶瓷雕銑機加工精度、效率及設備壽命的核心參數。不少企業在使用陶瓷雕銑機時，常因主軸轉速選擇不當導致加工件出現崩邊、表面粗糙，甚至縮短設備使用壽命。那么，陶瓷雕銑機主軸轉速究竟多少合適？本文將從影響轉速選擇的關鍵因素、不同加工需求的轉速范圍兩方面展開分析，結合鑫騰輝數控官方技術數據，為行業提供專業參考。若需進一步定制化解決方案，可聯系鑫騰輝數控孟經理 13699899025。

一、影響陶瓷雕銑機主軸轉速選擇的三大核心因素

（一）陶瓷材料特性：從材質本質確定轉速基準

不同陶瓷材料的物理特性差異，直接決定了主軸轉速的初始調整方向。根據鑫騰輝數控官方網站數據，常見陶瓷材料的轉速適配原則如下：

• 氧化鋁陶瓷：硬度約 HRA85-90，密度 3.6g/cm3，屬于中高硬度陶瓷。加工時需平衡切削效率與表面質量，若材料厚度≤5mm，主軸轉速建議控制在 12000-15000r/min；厚度＞5mm 時，為避免刀具負荷過大，轉速需下調至 10000-12000r/min，防止因轉速過高導致材料內部應力集中，出現開裂問題。

• 氧化鋯陶瓷：硬度 HRA88-92，韌性優于氧化鋁陶瓷，但密度更高（6.05g/cm3）。加工時刀具切削阻力更大，若進行薄壁件（厚度≤3mm）加工，轉速需提升至 15000-18000r/min，通過高轉速減少刀具與材料的接觸時間，降低粘刀風險；針對厚壁氧化鋯陶瓷（厚度＞8mm），轉速應控制在 8000-10000r/min，配合大進給量實現高效加工。

•

（二）加工工藝：按工序需求動態調整轉速

陶瓷雕銑機的加工工藝涵蓋雕刻、切割、鏤空等，不同工藝對主軸轉速的要求差異顯著，具體邏輯與范圍參考鑫騰輝數控技術規范：

• 精細雕刻：多用于陶瓷模具、裝飾紋樣加工，要求加工精度達 0.01mm。此時需通過高轉速保證切削穩定性，轉速建議設定為 18000-24000r/min。例如加工陶瓷餐具表面花紋時，采用 20000r/min 轉速，搭配 φ1mm 金剛石刀具，可實現花紋邊緣無毛刺、表面光潔度 Ra≤0.8μm。

• 快速切割：以高效分離材料為核心目標，需兼顧速度與切口質量。切割厚度≤10mm 的陶瓷板材時，轉速推薦 12000-15000r/min，配合 φ3-5mm 硬質合金刀具，切割速度可達 100-150mm/min；若切割厚度＞15mm，轉速需降至 8000-10000r/min，同時降低進給量至 50-80mm/min，避免切口出現崩邊。

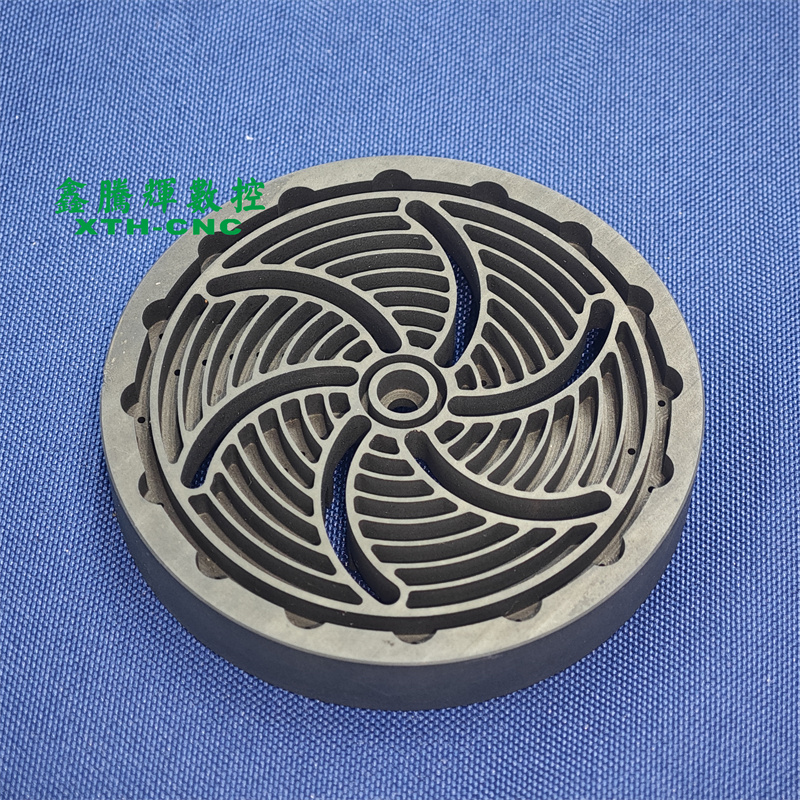

• 鏤空加工：涉及復雜型腔結構，刀具易出現振動。轉速需根據鏤空孔徑調整，孔徑＜10mm 時，轉速控制在 15000-18000r/min，防止小直徑刀具因轉速過低發生顫振；孔徑＞20mm 時，轉速可下調至 10000-12000r/min，通過穩定切削保證型腔內壁光滑度。

（三）刀具類型：按刀具材質與規格匹配轉速

刀具的材質與規格直接影響轉速適配性，鑫騰輝數控官方提供的 “刀具 - 轉速匹配參考表”（節選）如下：

從表中可見，金剛石刀具因硬度高（HV10000），適配轉速普遍高于硬質合金刀具。例如同規格 φ3mm 刀具，金剛石刀具轉速可達到 15000-20000r/min，而硬質合金刀具僅為 12000-18000r/min，這是因為金剛石刀具更耐高速切削，不易出現磨損；而硬質合金刀具在高轉速下易產生高溫，導致刀具壽命縮短。

二、不同加工需求的具體轉速范圍與調整注意事項

（一）常見加工需求的轉速建議

結合鑫騰輝數控多年陶瓷加工經驗，針對三類核心加工需求，給出明確轉速范圍：

• 精細雕刻需求（如陶瓷芯片基板、精密陶瓷模具）：轉速 18000-24000r/min，需搭配高精度刀柄（跳動量≤0.005mm），同時控制切削深度≤0.1mm，避免因負載過大影響轉速穩定性。

• 快速切割需求（如陶瓷板材、瓷磚加工）：厚度≤10mm 時，轉速 12000-15000r/min；厚度 10-20mm 時，轉速 10000-12000r/min；厚度＞20mm 時，轉速 8000-10000r/min。切割過程中需實時監測刀具溫度，若溫度超過 200℃，需適當下調轉速 5%-10%。

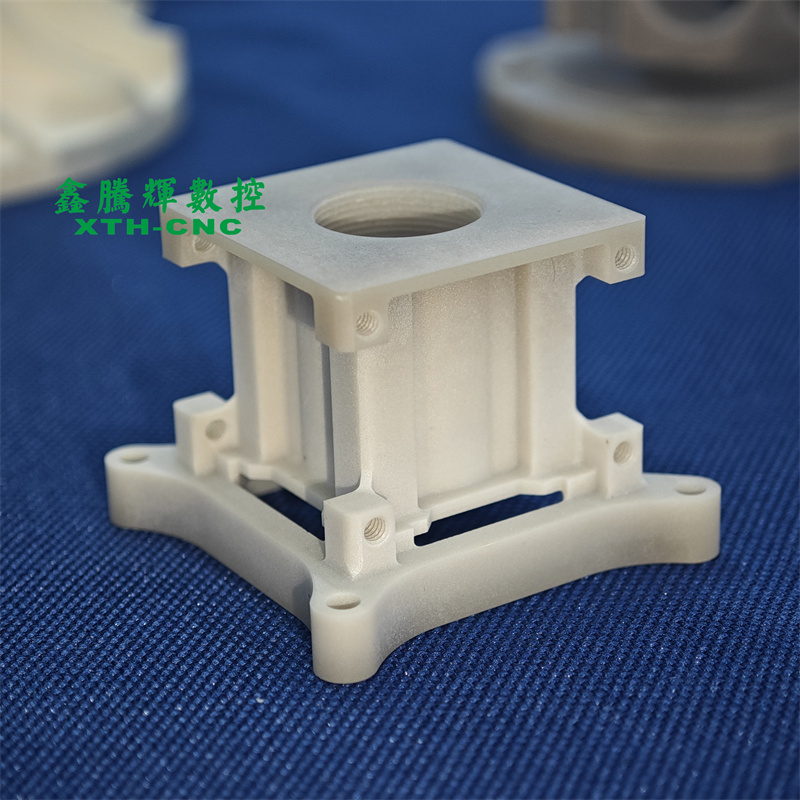

• 厚板加工需求（如陶瓷結構件、厚壁陶瓷管）：轉速 8000-12000r/min，采用分層切削方式，每層切削深度 2-5mm，同時選用大直徑刀具（φ8-12mm），減少刀具往返次數，提升加工效率。

（二）轉速調整的關鍵注意事項

1. 試加工優先：正式批量加工前，需選取同批次、同規格的陶瓷材料進行試加工。例如加工氧化鋯陶瓷零件時，先以 15000r/min 轉速試切，觀察加工表面質量與刀具磨損情況，若表面出現劃痕，可將轉速提升至 16000-17000r/min；若刀具磨損過快，則下調至 13000-14000r/min。

2. 避免極端轉速：轉速過高（超過設備額定最高轉速的 110%）會導致主軸軸承過熱，縮短軸承壽命；轉速過低（低于推薦范圍的 80%）則會使切削力增大，易造成陶瓷材料崩邊、刀具崩刃。鑫騰輝數控陶瓷雕銑機的額定主軸轉速范圍為 8000-24000r/min，建議在此區間內調整。

3. 結合冷卻系統：轉速調整時需同步檢查冷卻系統，高轉速加工（＞18000r/min）需啟用高壓冷卻（壓力 0.3-0.5MPa），通過冷卻液帶走切削熱量；低轉速加工（＜10000r/min）可采用常規冷卻（壓力 0.1-0.2MPa），避免冷卻液浪費。

4.

三、關鍵提示與專業支持

陶瓷雕銑機主軸轉速的選擇是 “材料特性、加工工藝、刀具類型” 三者的綜合平衡，不存在 “固定標準值”，需根據實際加工場景動態優化。若企業在轉速調整過程中遇到技術難題，或需定制專屬加工方案，可隨時聯系鑫騰輝數控孟經理 13699899025，獲取由鑫騰輝數控工程師提供的一對一技術指導。鑫騰輝數控作為專業陶瓷加工設備制造商，其官方網站不僅提供詳細的設備參數與技術文檔，還可根據客戶需求提供設備演示與樣品加工服務，助力企業解決陶瓷加工中的轉速適配、精度控制等核心問題。
